Bz4x部品取り付け

今日は初めての電気自動車です

f:id:gnkxw520:20261018162553j:image

トヨタのBz4xにドラレコ、レーダー探知機、テレビキャンセラーの取り付けです

f:id:gnkxw520:20261018163013j:image

f:id:gnkxw520:20261018162809j:image

とりあえずディスプレイオーディオを外してテレビキャンセラーから

f:id:gnkxw520:20261018162938j:image
f:id:gnkxw520:20261018162937j:image

オンオフ操作もステアリングリモコンでできるので配線はオーディオ裏のみです

戻して完了！

ドラレコとレーダー探知機取り付けのための電源を取り出します！

f:id:gnkxw520:20261018163259j:image
f:id:gnkxw520:20261018163258j:image

ありがたいことにオプションカプラーからの電源取り出し配線も用意してくれてたので助手席足元のカバーを外して空き部分に挿したら電源を取り出せます！

ドラレコも駐車監視なしなのでアクセサリーのみ使用。

f:id:gnkxw520:20261018163535j:image

ピラーからフロントガラス上を通してレーダー用は運転席側にドラレコ用は助手席に出します





f:id:gnkxw520:20261018164100j:image

ここからリヤカメラに配線を通します

f:id:gnkxw520:20261018164245j:image

カバーを戻してリヤカメラ完了

f:id:gnkxw520:20261018164345j:image

本体も取り付けて

f:id:gnkxw520:20261018164445j:image
f:id:gnkxw520:20261018164446j:image

取り付け完了！

作業中オーナーさんは

ルームランプやスカッフプレートのカバーなどを取り付けて、残りのルームランプは家でやると言ってましたが、手伝いますよ！とフロントのルームランプをやり始めると

f:id:gnkxw520:20261018164929j:image

ここからまだ分解するのに18個くらいあるクリップを裏から順番に外してがないといけなくひとつ緩めて次を緩めようとするとさっき緩めた分がまた、はまってしまって、終わったオーナーさんと2人でやっと外れました😅

f:id:gnkxw520:20261018165613j:image

基盤を付け替えて戻せば完了！

インチアップ　その2

ヴェルファイアから外した8インチナビはこちらの車に取り付け！

f:id:gnkxw520:20260704140258j:image

RF1のステップワゴンです

ステップワゴンには2008年モデルのカロッツェリア楽ナビが付いてましたが…

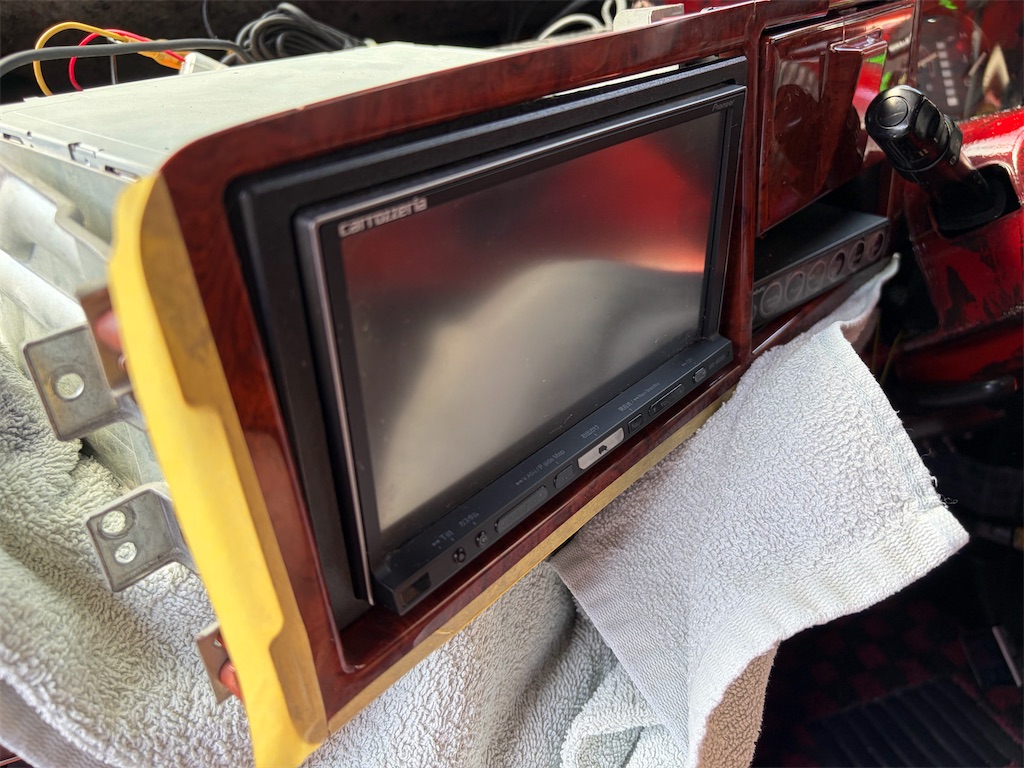

タッチパネルも効かない部分も多くもはや検索などもできなくなってました😅

f:id:gnkxw520:20260704140706j:image

こちらもパネルを加工しないと取り付けられません。

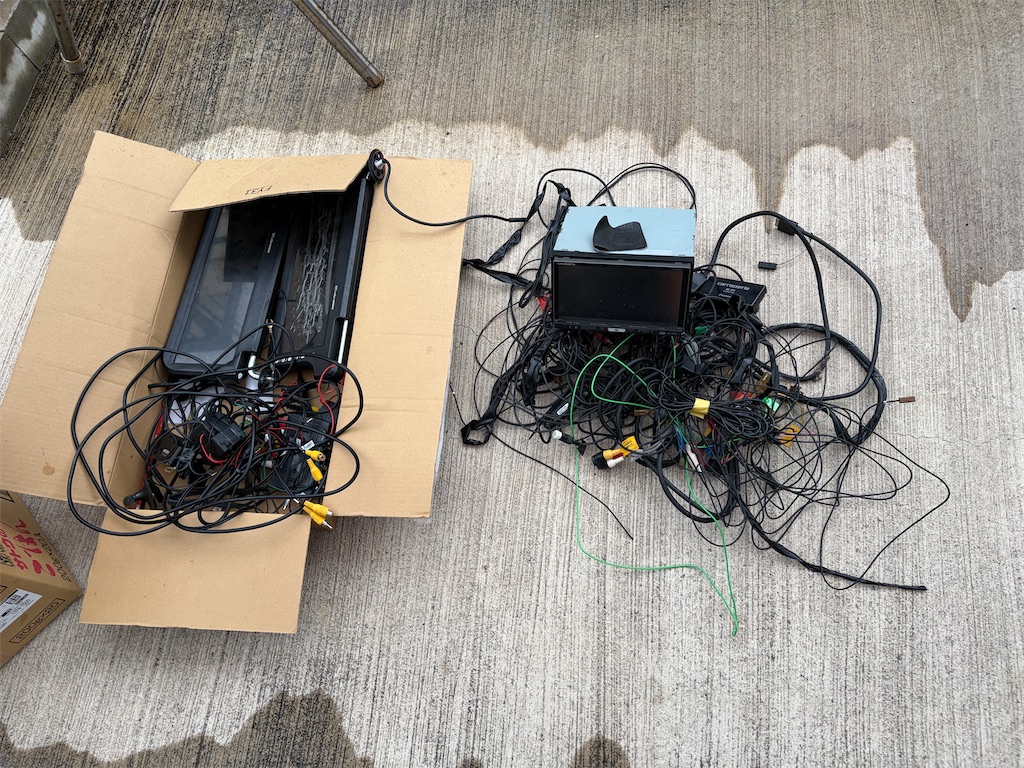

そのほか配線類も変わっているので今付いてるナビの配線、バイザーモニターと配線など使わない配線も取り外します💦

f:id:gnkxw520:20260705175133j:image

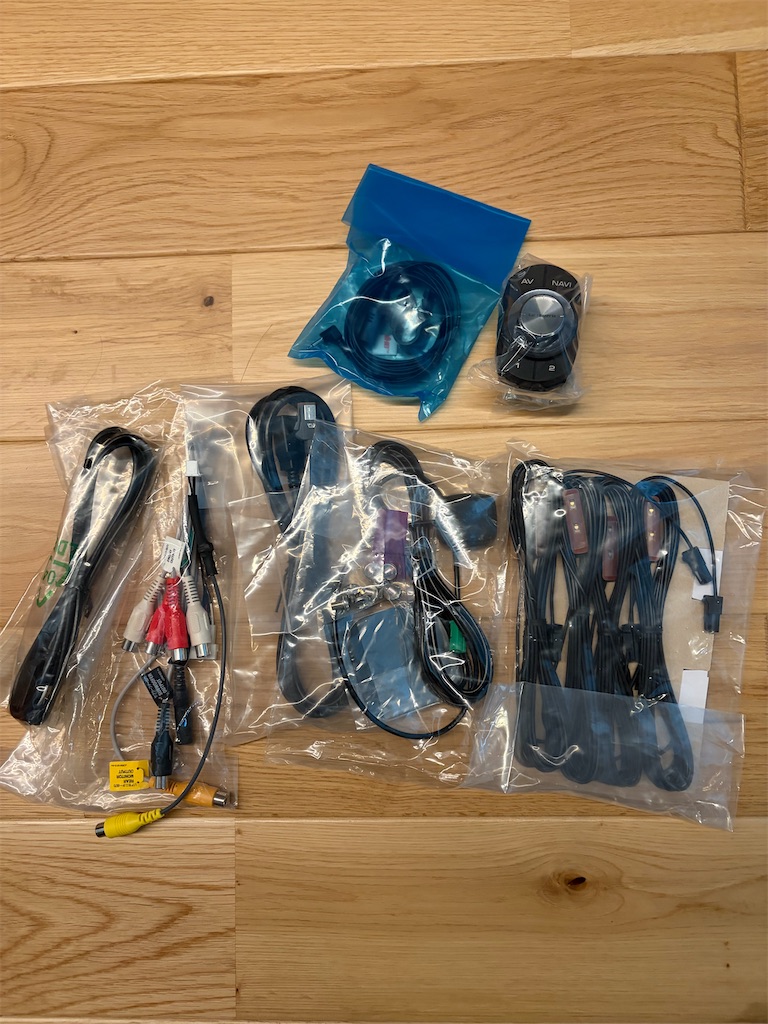

パネル配線類は9インチナビに付いていた新品配線を使用

f:id:gnkxw520:20260705175250j:image

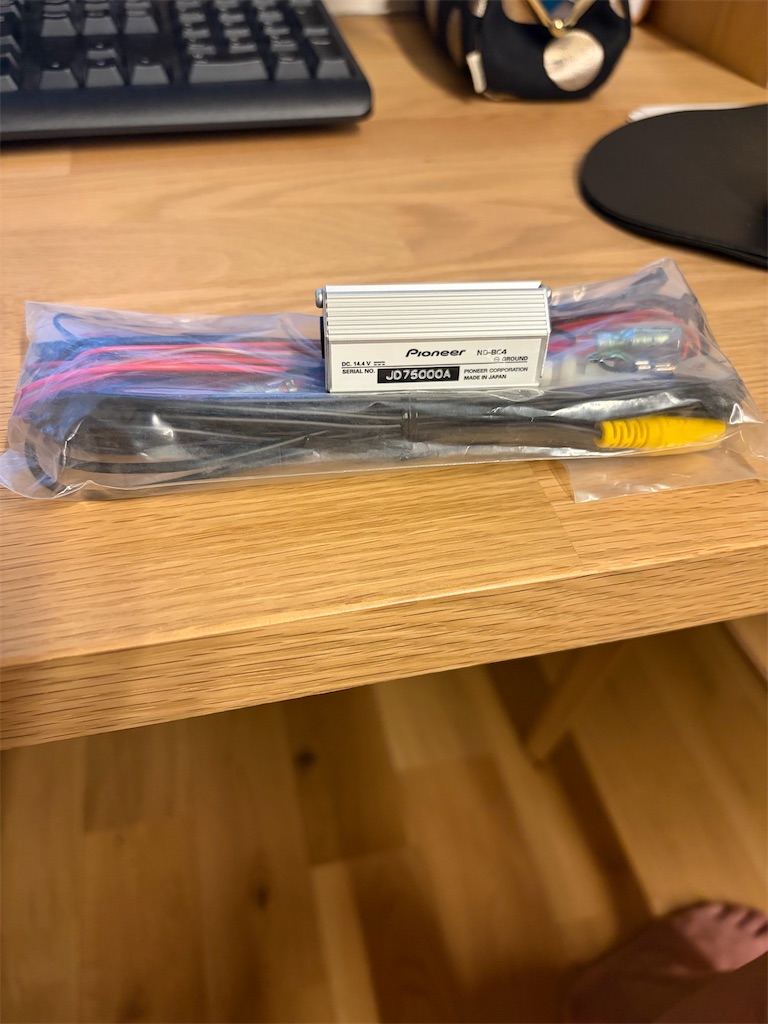

バックカメラに元々は付いていたはずのRCA変換はダイレクト配線で接続されていたのでメルカリで新品があったので購入

f:id:gnkxw520:20260705175318j:image

あとカロッツェリアの、ドラレコが付いていたのでそれも接続すれば画面でドラレコ操作可能に👍

f:id:gnkxw520:20260704141634j:image
f:id:gnkxw520:20260704141630j:image

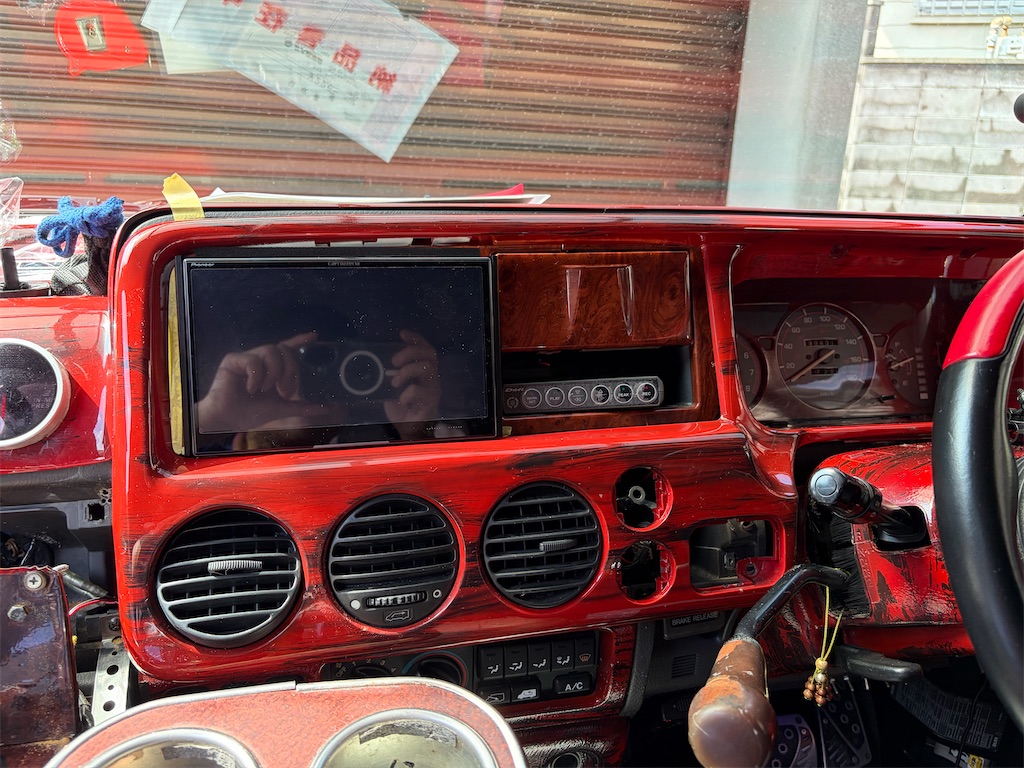

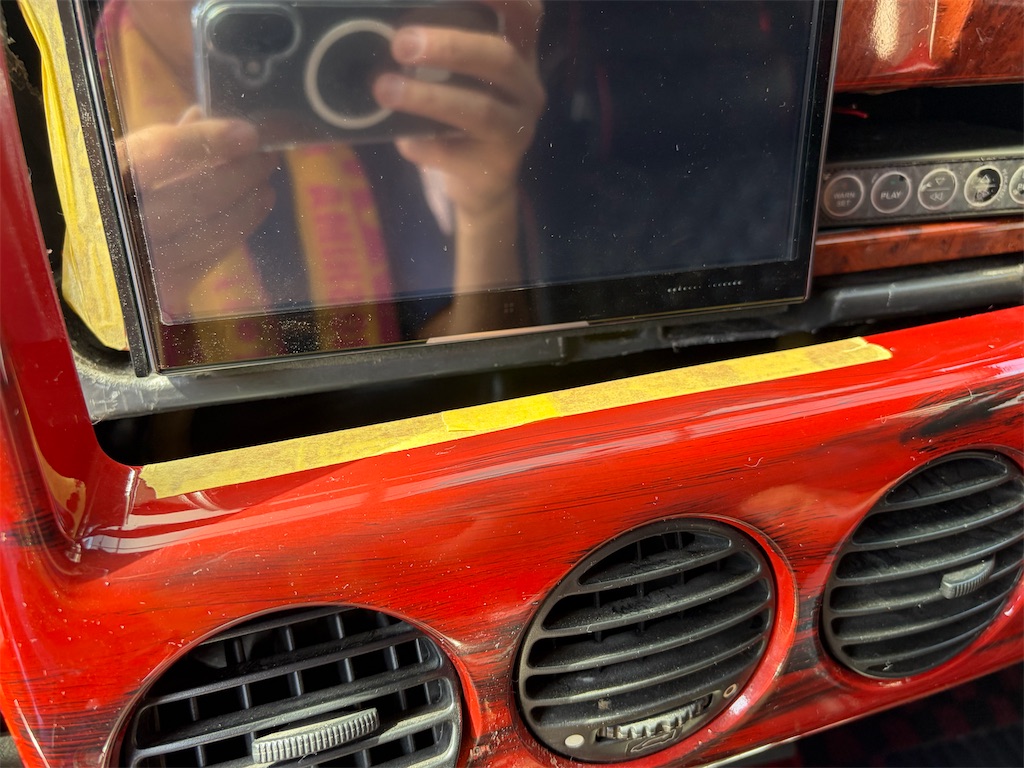

本体を仮付けして削る部分を確認

今の取り付け金具そのまま使うと少し前に出ますが

外側のパネルがに厚みがあるのでそこまで出っ張りも気にならないかなぁーと🤫

f:id:gnkxw520:20260705175015j:image

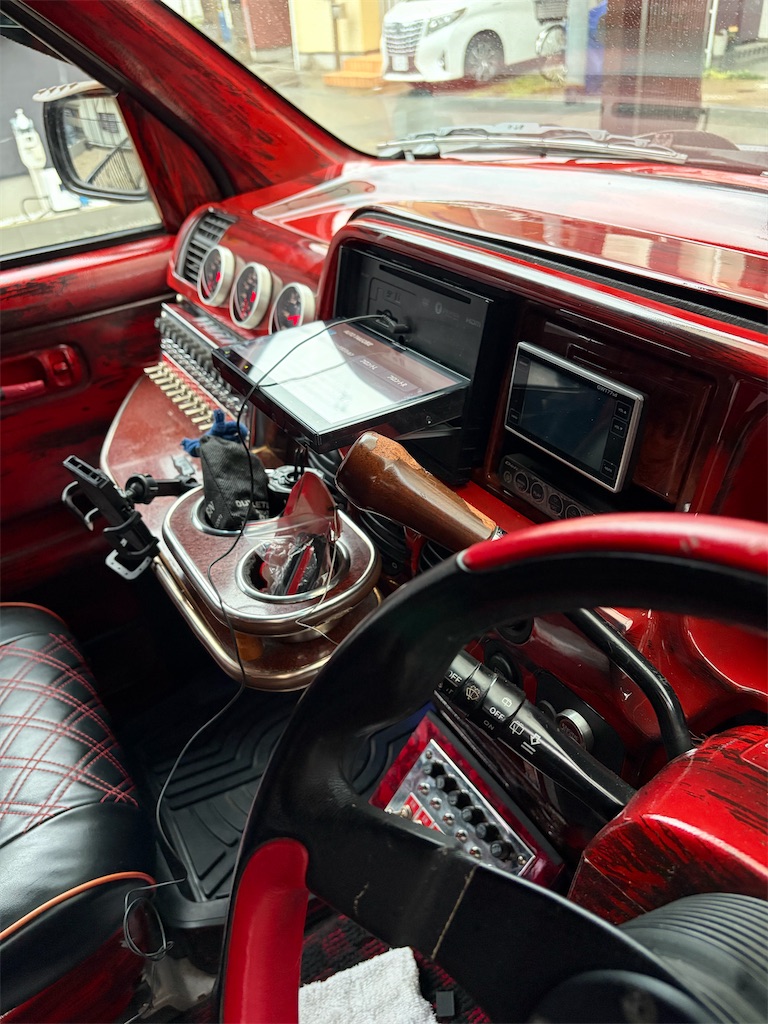

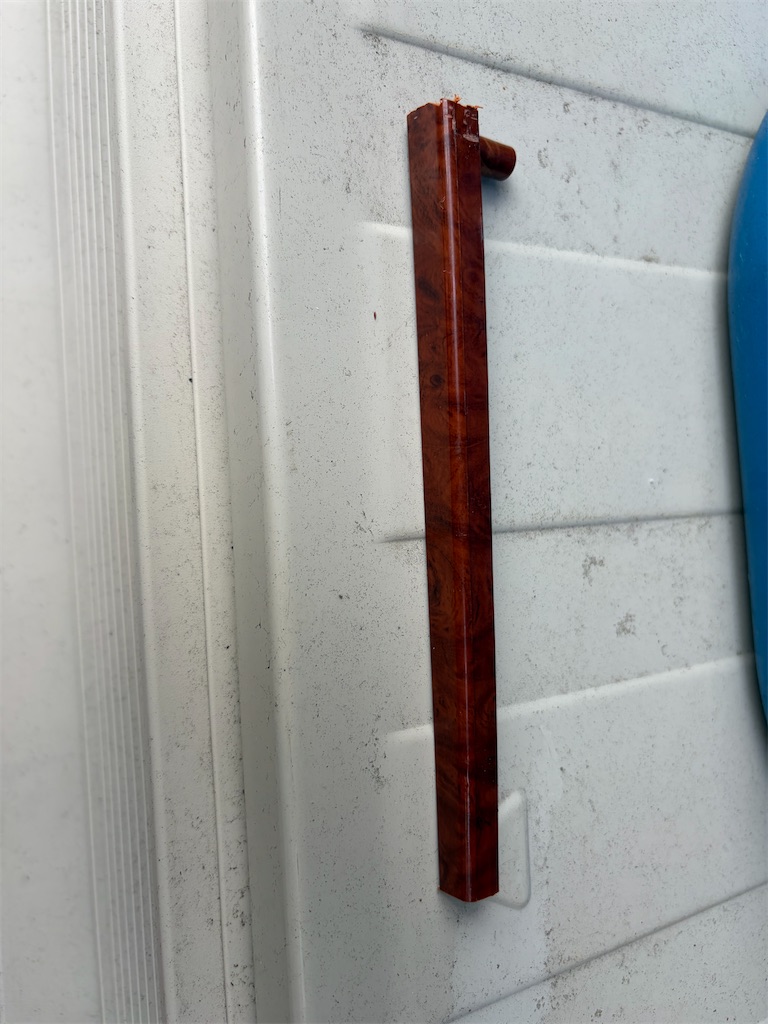

結局、ナビ取り付けパネルの上部を切り取り、ナビをもう少し上まで上げて外側のパネルは加工せずになんとか取り付けられました。

f:id:gnkxw520:20260705175352j:image
f:id:gnkxw520:20260705175358j:image

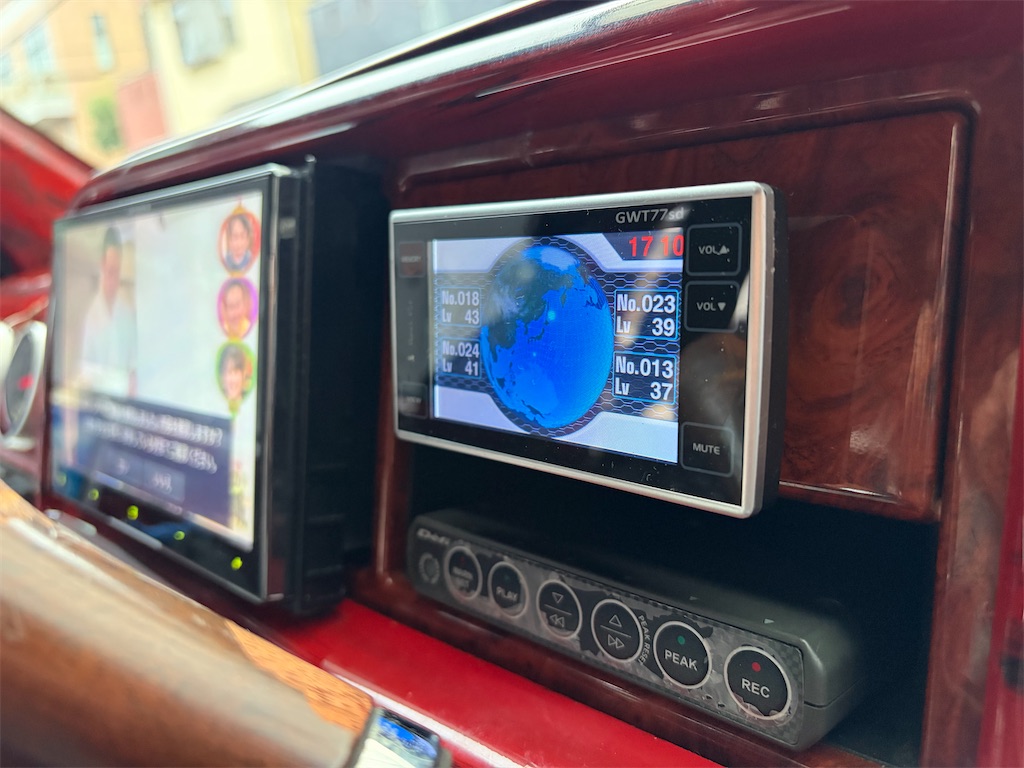

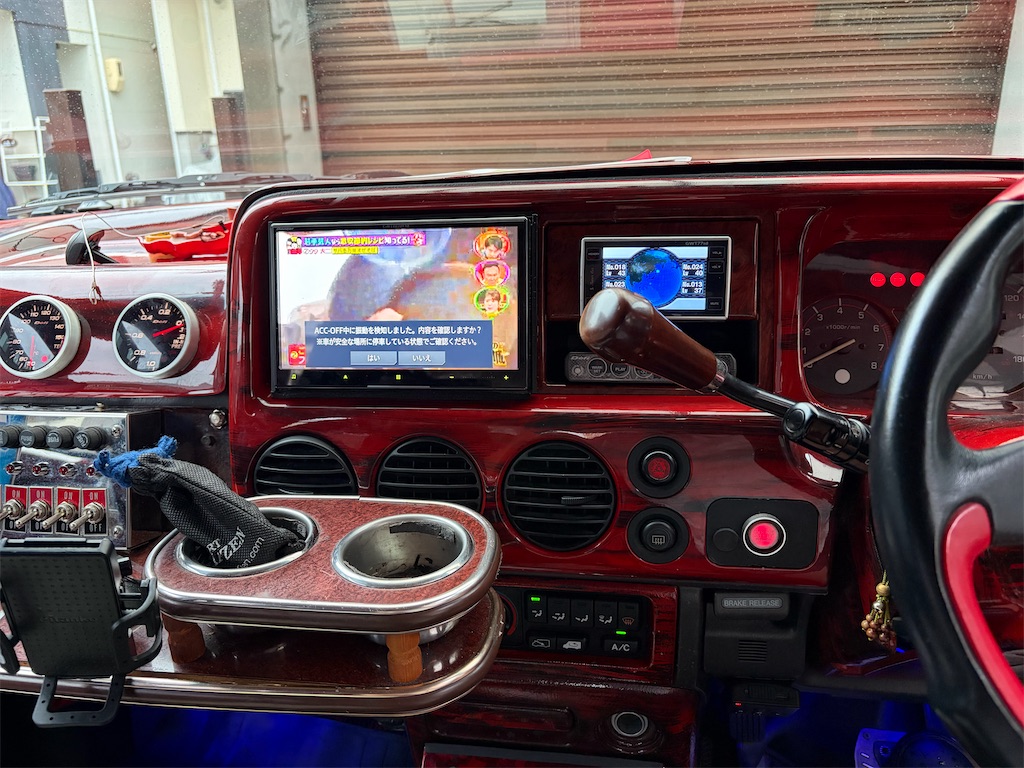

取り付け後はオートタイムアライメントとオートイコライザーが付いているのでスピーカー設定

f:id:gnkxw520:20260705175541j:image
f:id:gnkxw520:20260705175545j:image

車齢約30年の車ですがこれからも快適にドライブしてもらえると思います😊



インチアップ

自分のヴェルファイアの8インチナビを9インチにインチアップにすることに！

f:id:gnkxw520:20260704133826j:image

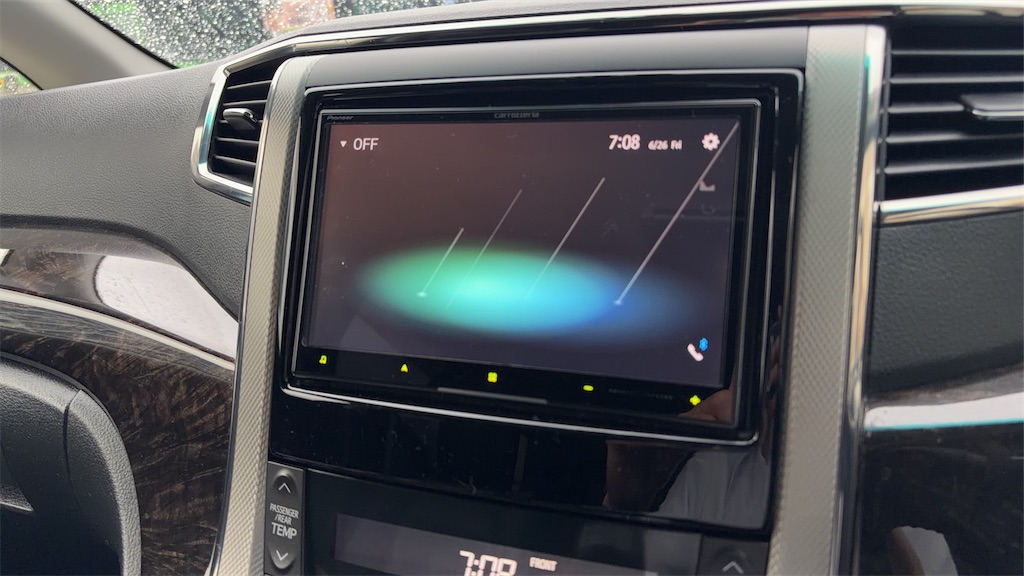

2019年モデル8インチのカロッツェリア サイバーナビAIVC-CL910-DCです

9インチモデルもありましたがカロッツェリアの取り付けキットがある中ではコレが1番大きかったのでこれを取り付けてました。

ネットで展示品の2023年モデルの9インチサイバーナビAIVC-CQ912-3があったのでそれを購入。

配線類はそのまま使い本体のみ交換！

f:id:gnkxw520:20260704135013j:image
f:id:gnkxw520:20260704135009j:image

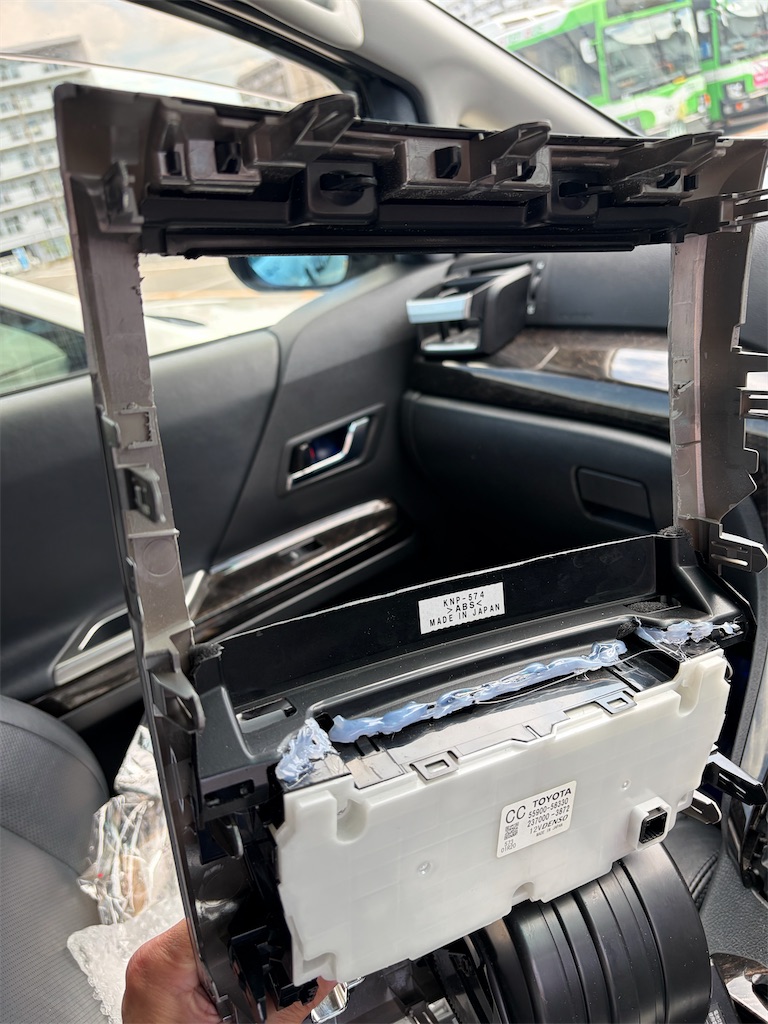

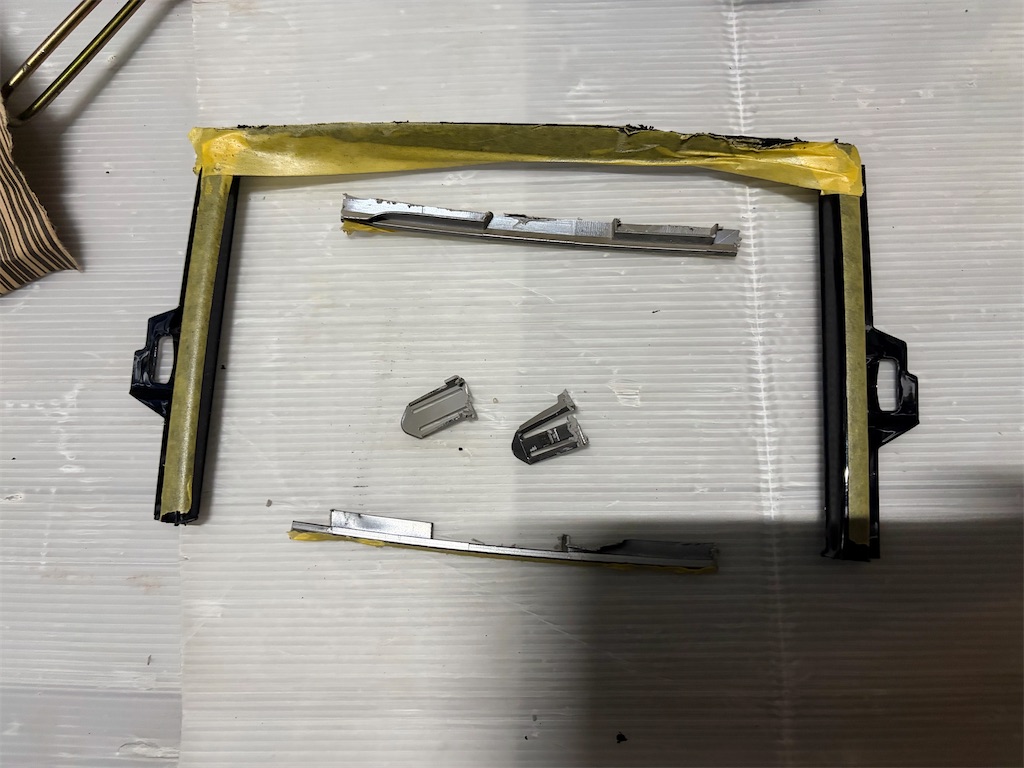

パネルをカットして取り付け前に

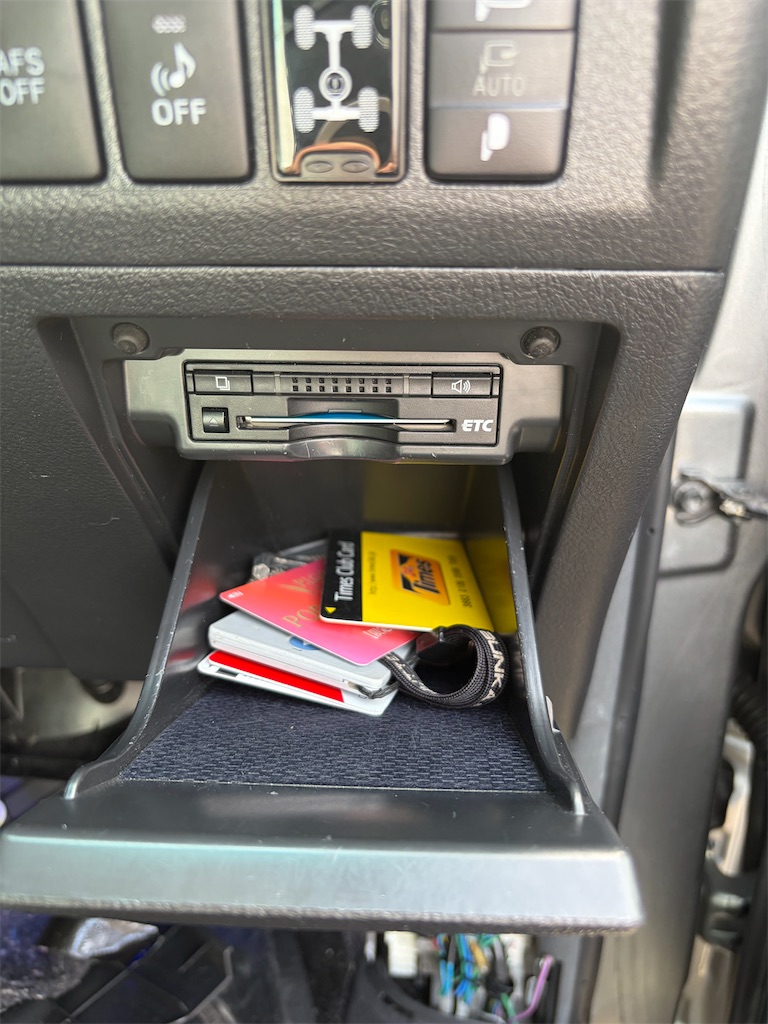

ついでに中古のナビ連動ETC2.0も、買っていたのでETCも交換。

f:id:gnkxw520:20260704135532j:image

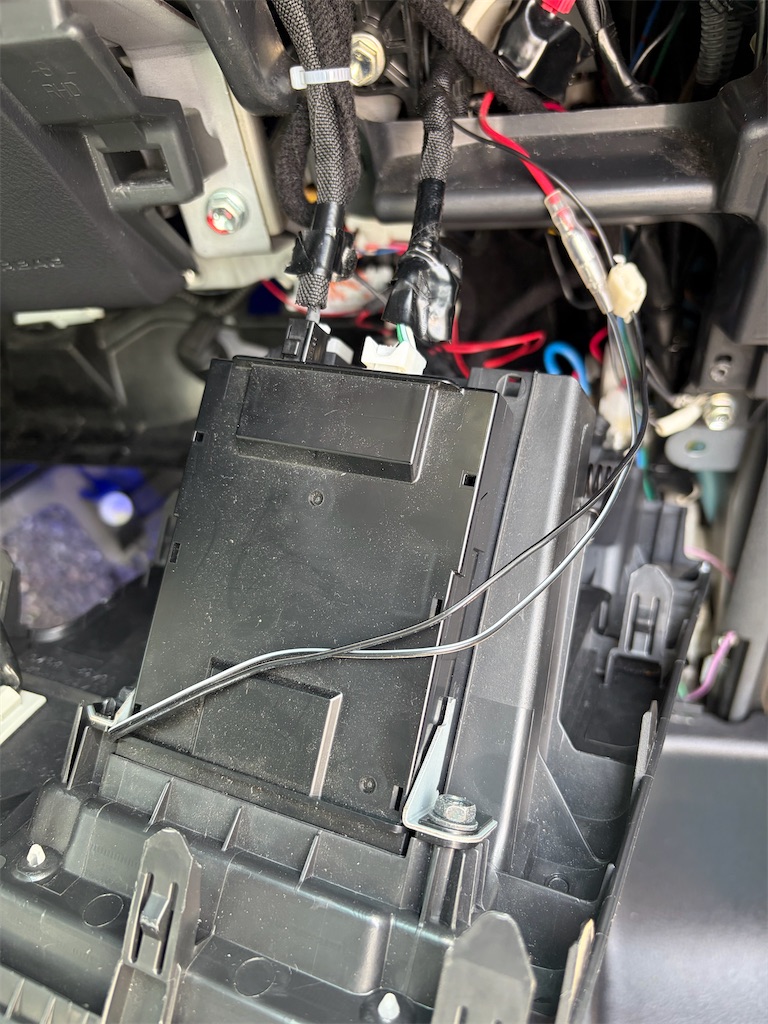

純正品を外して

f:id:gnkxw520:20260704135613j:image

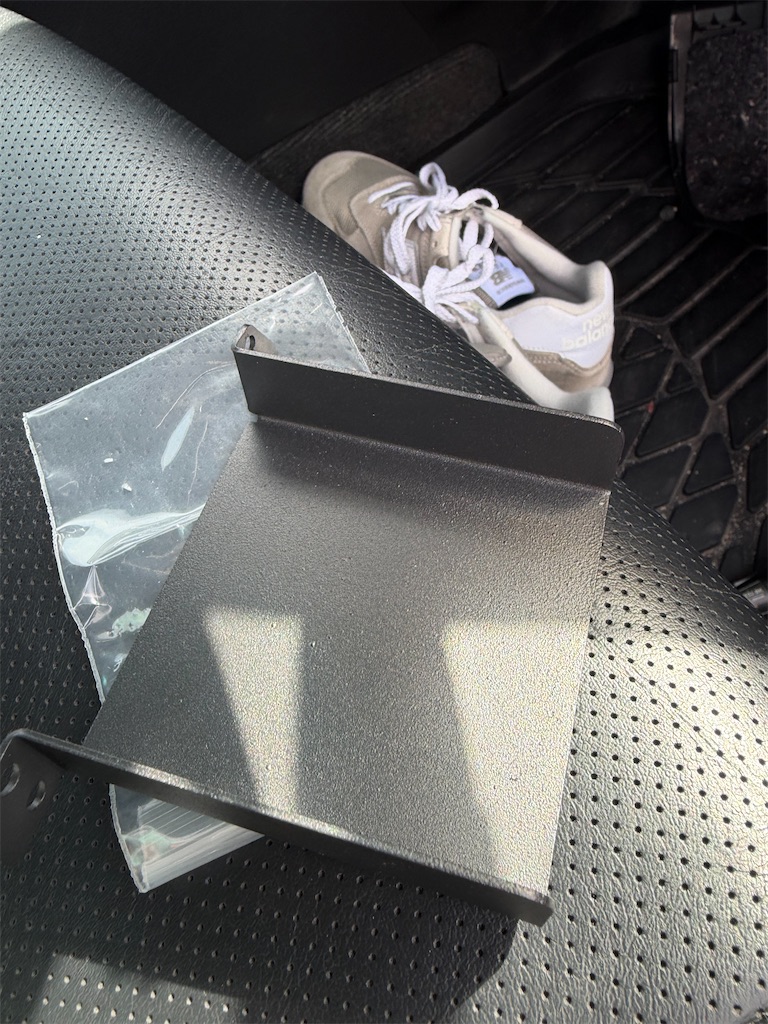

取り付け台をセット
f:id:gnkxw520:20260704135610j:image

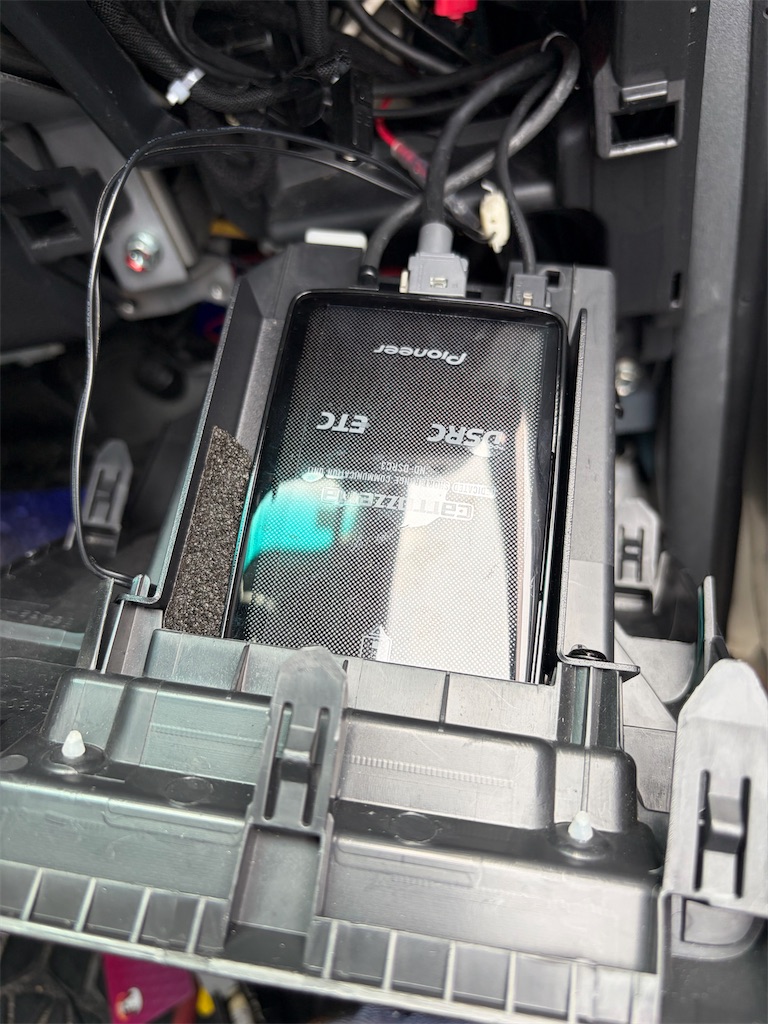

本体を交換してアンテナ電源、ナビ接続ケーブルをつないで

f:id:gnkxw520:20260704135607j:image

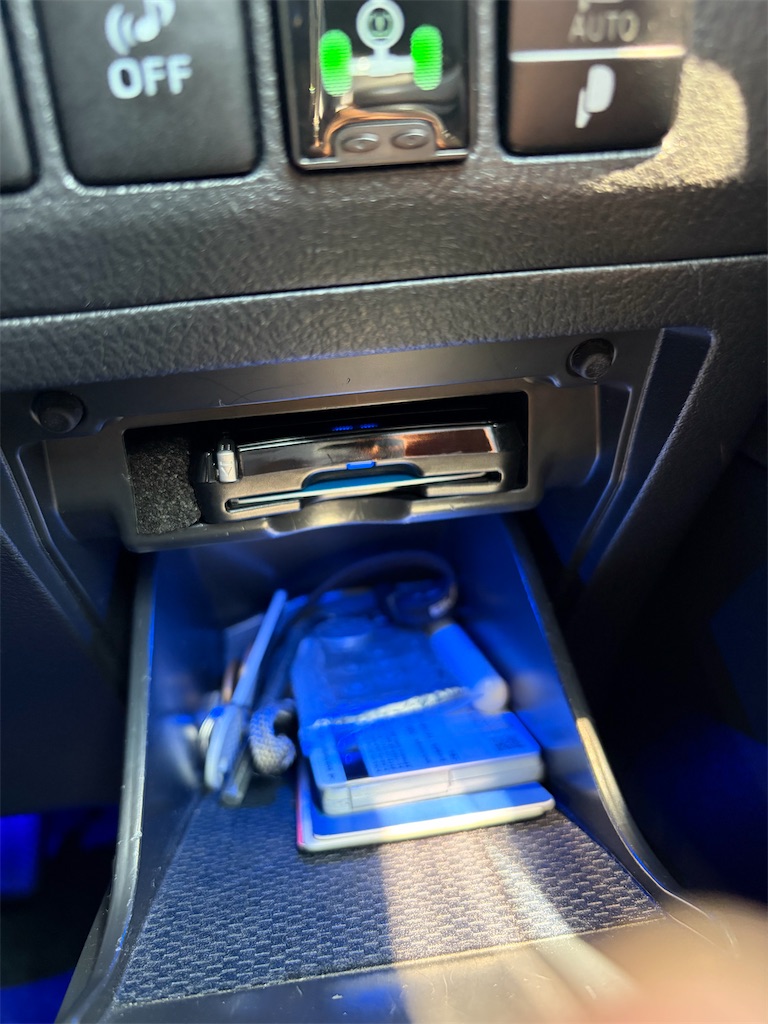

ETCは完了

f:id:gnkxw520:20260704135802j:image

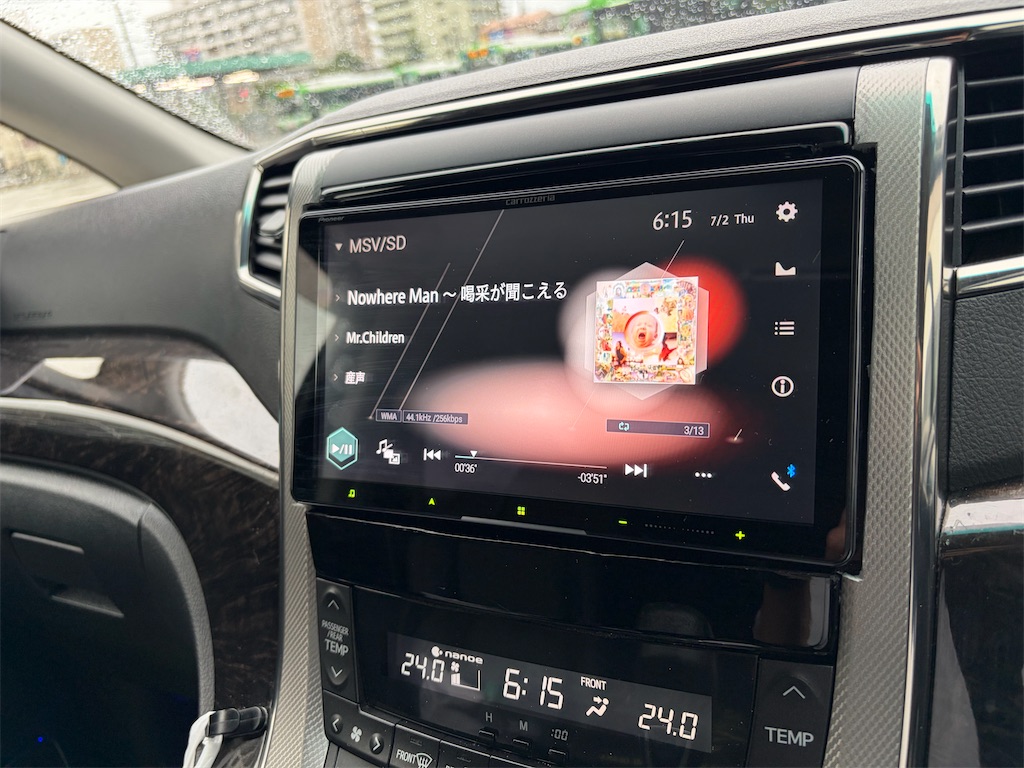

そしてナビ本体も取り付けてパネルもはめて

完了です！

f:id:gnkxw520:20260704135253j:image

見た目気持ち大きくなりました😁

SDカードに音響設定をバックアップして前ナビと同じ条件で音楽を聴くと…

なんかめっちゃ音良くなってる⁉️🎵

そっちの方も改良されてたんですね😊👍



でっ！

外した8インチナビは…               (つづく)







N-ONEにリバース連動ドアミラー下降ユニット

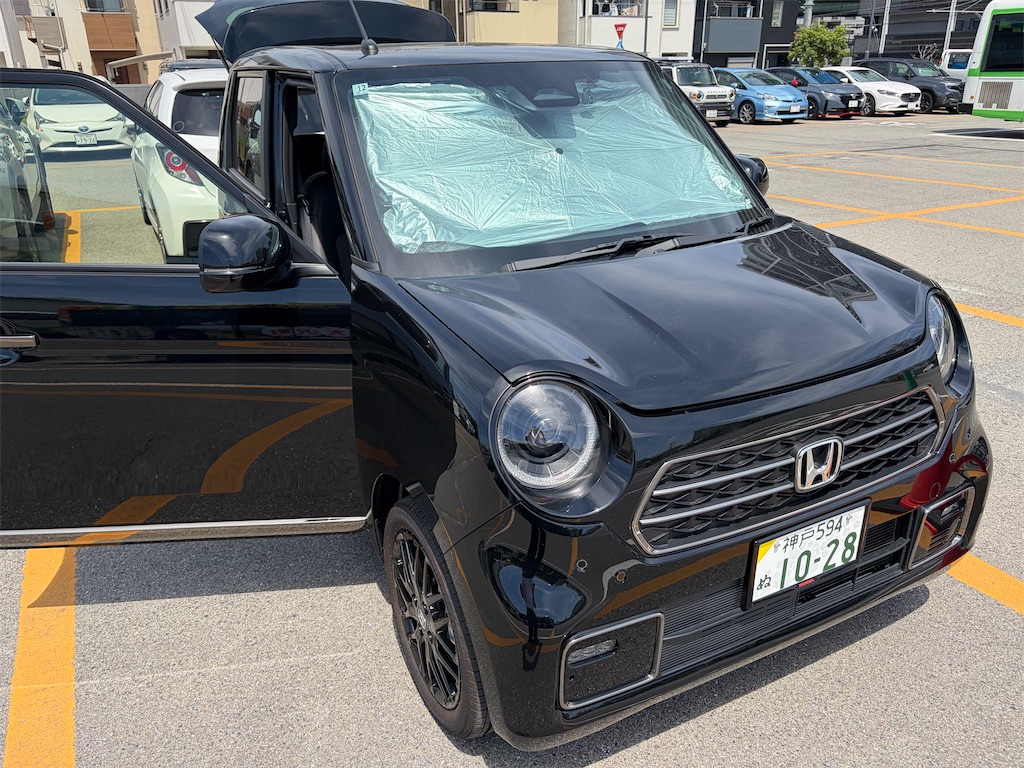

奥さんのN-ONEに乗った時、バックする時に駐車枠が見えずミラーを毎回動かすのが面倒で、部品を取り付ける事に。

f:id:gnkxw520:20260704124259j:image
f:id:gnkxw520:20260704124239j:image

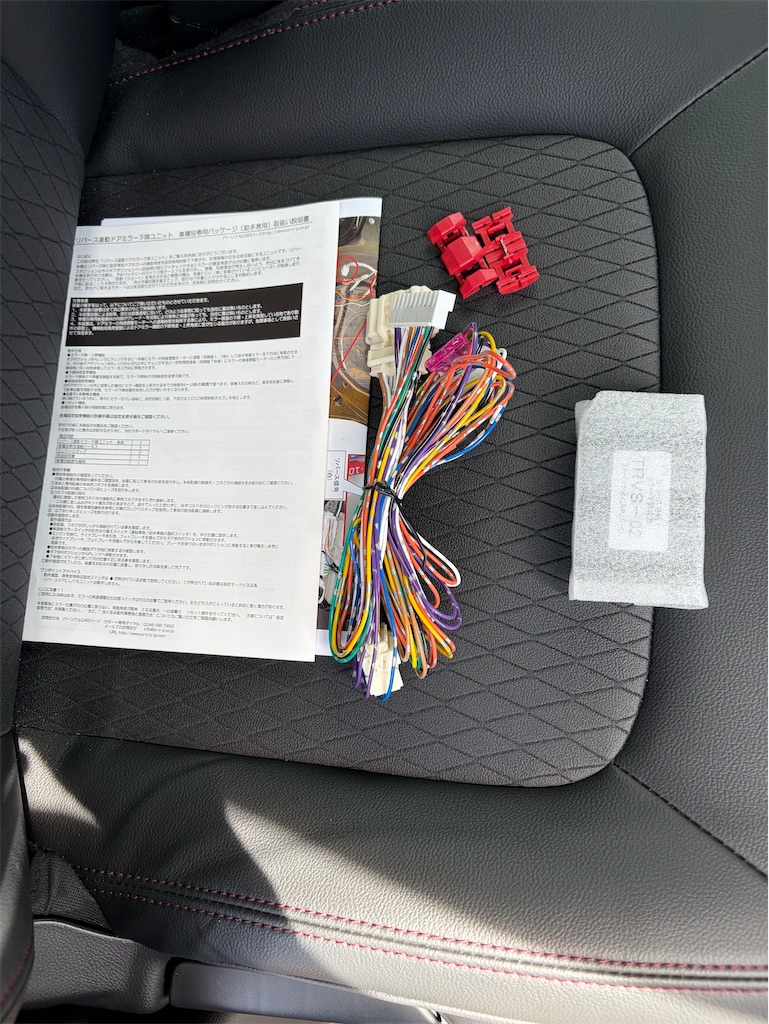

ドアミラースイッチのカプラーにポン付けして、あとは電源とリバース線に繋ぐだけ！

ですが…

f:id:gnkxw520:20260704124455j:image

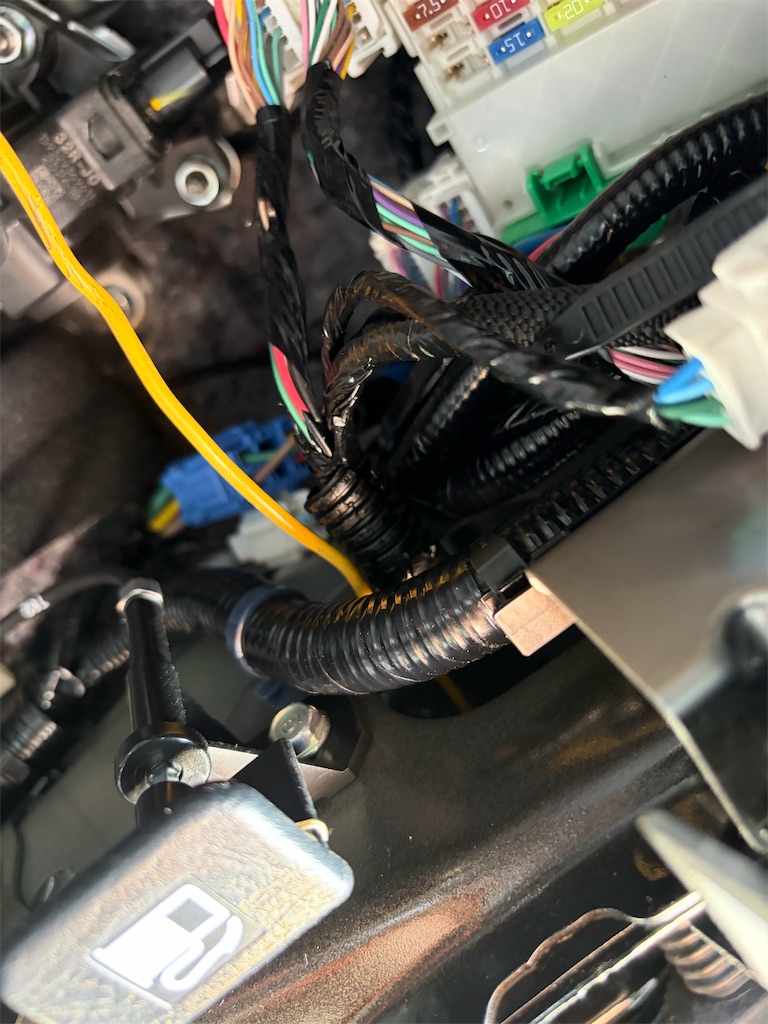

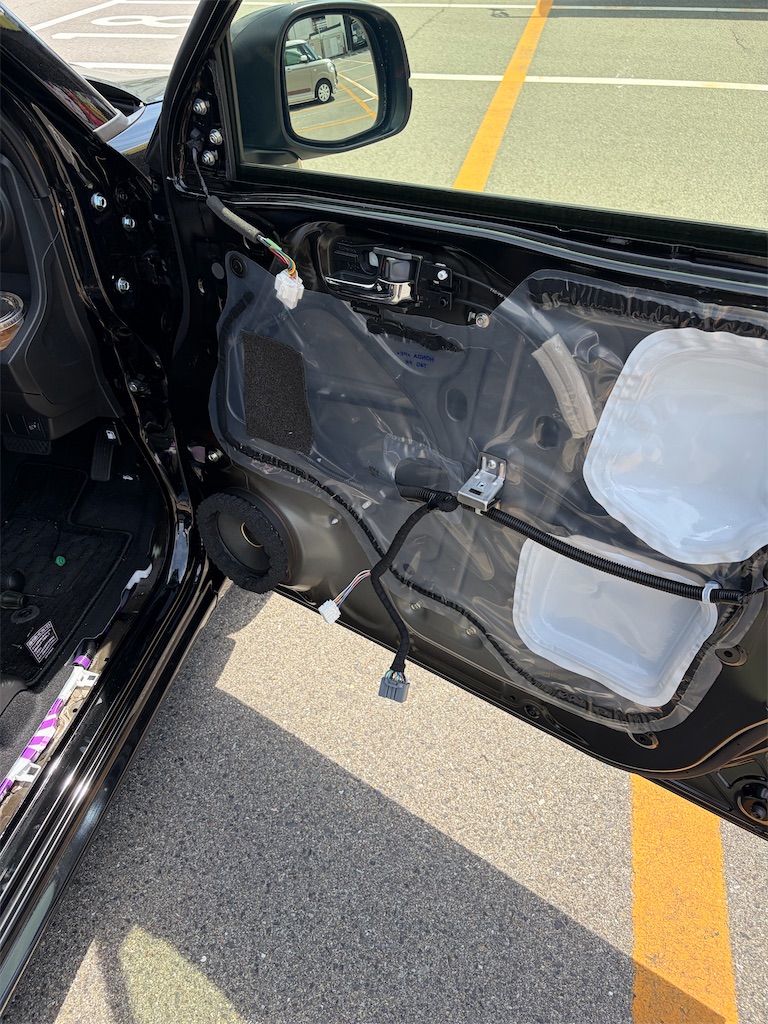

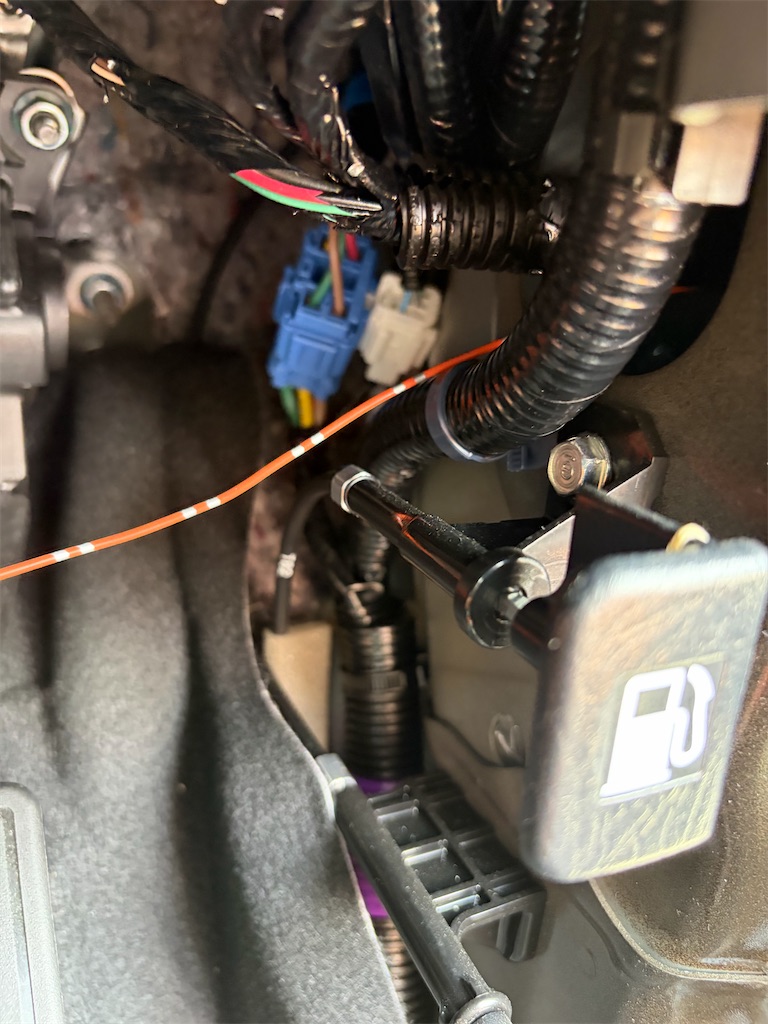

N-ONEのミラースイッチは運転席ドアに付いてるのでリバース線に分岐するためにドアから車体に配線しないといけません😓


f:id:gnkxw520:20260704124702j:image
f:id:gnkxw520:20260704124656j:image
f:id:gnkxw520:20260704124651j:image

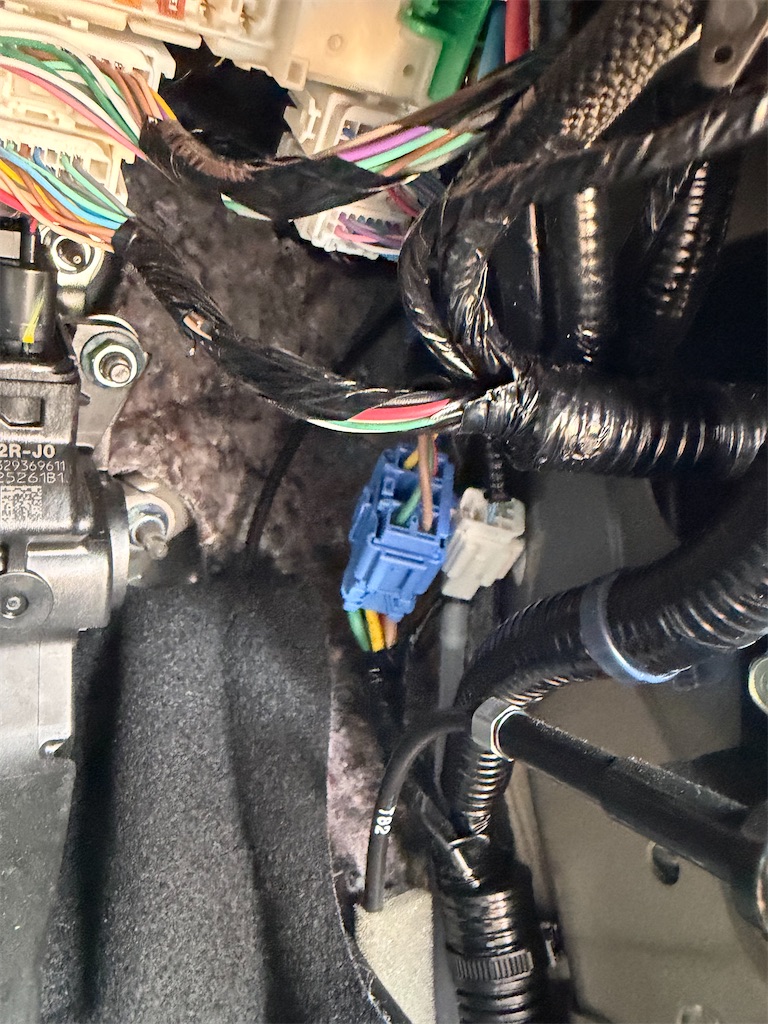

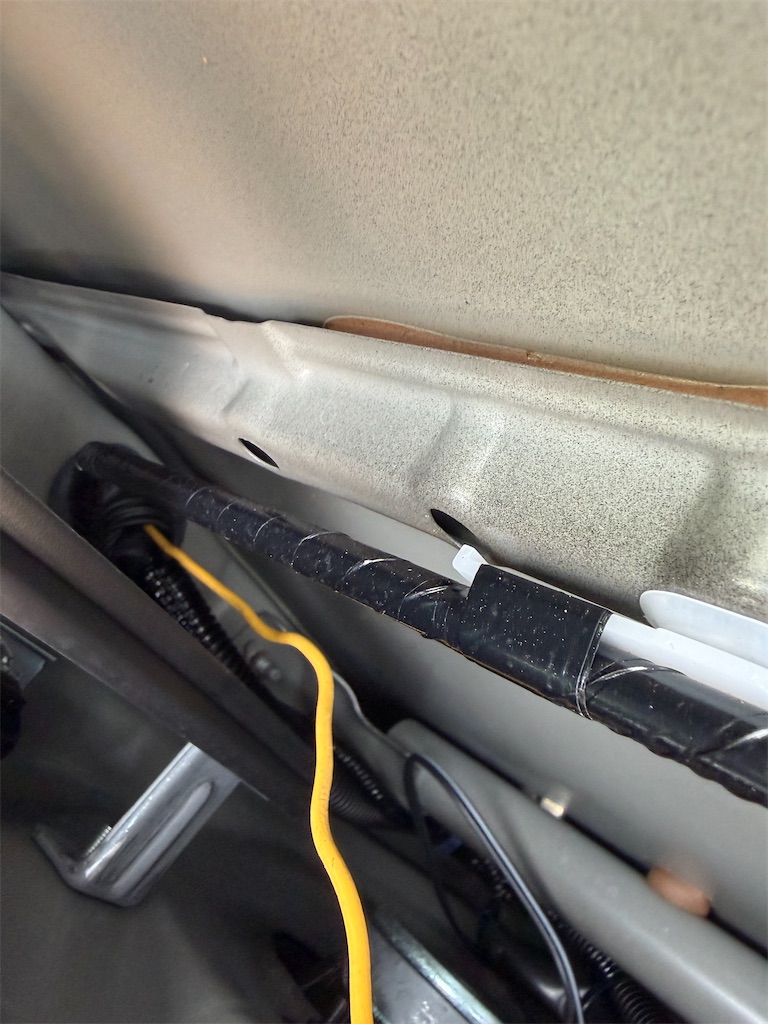

ドアから配線を引いてきましたが取説に書いてあるカプラーに配線がありません…😰

f:id:gnkxw520:20260704124647j:image

マイナーチェンジで配線が変わったようです

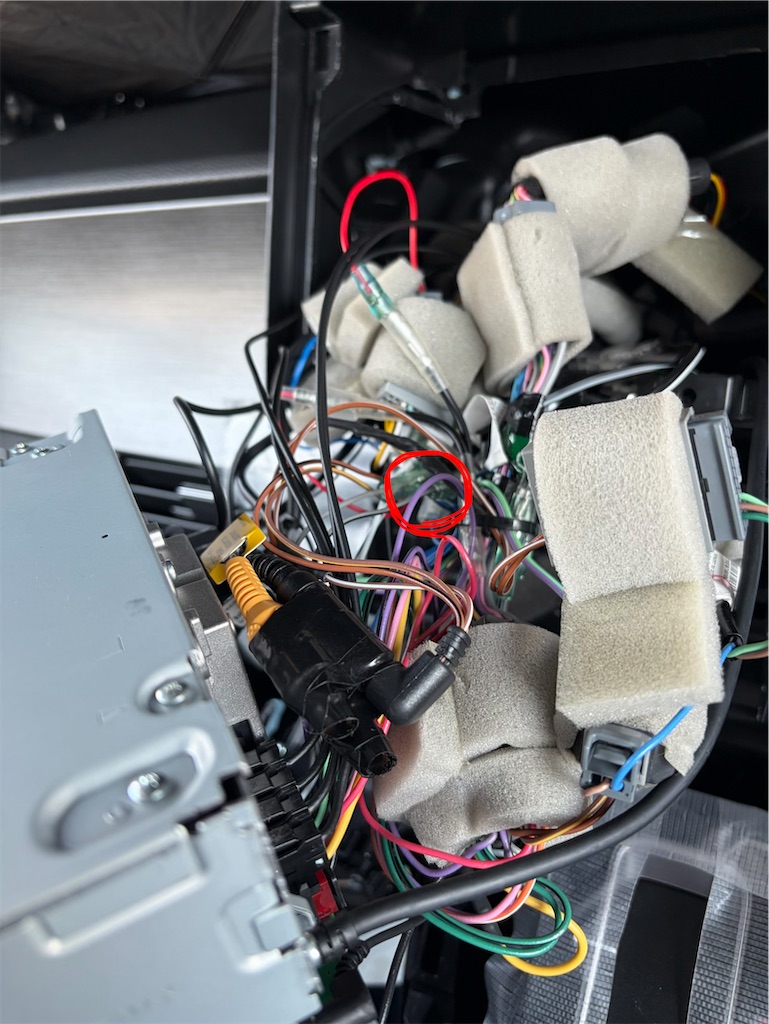

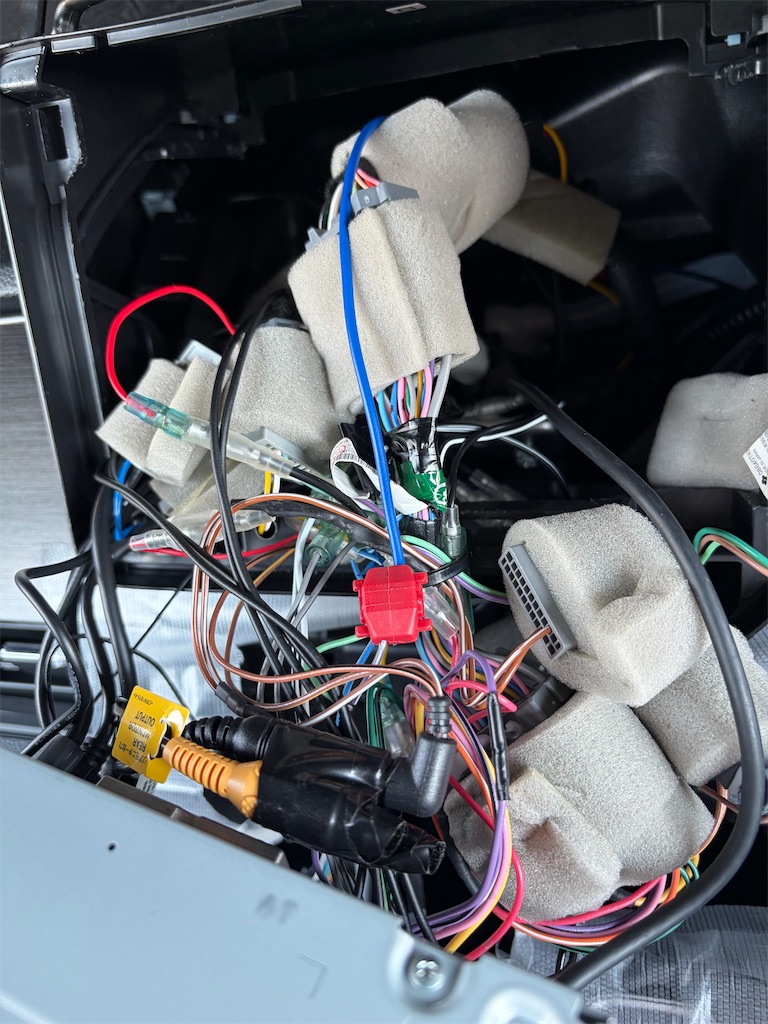

結局ナビ裏のリバース線から取りました

f:id:gnkxw520:20260704132556j:image
f:id:gnkxw520:20260704125116j:image

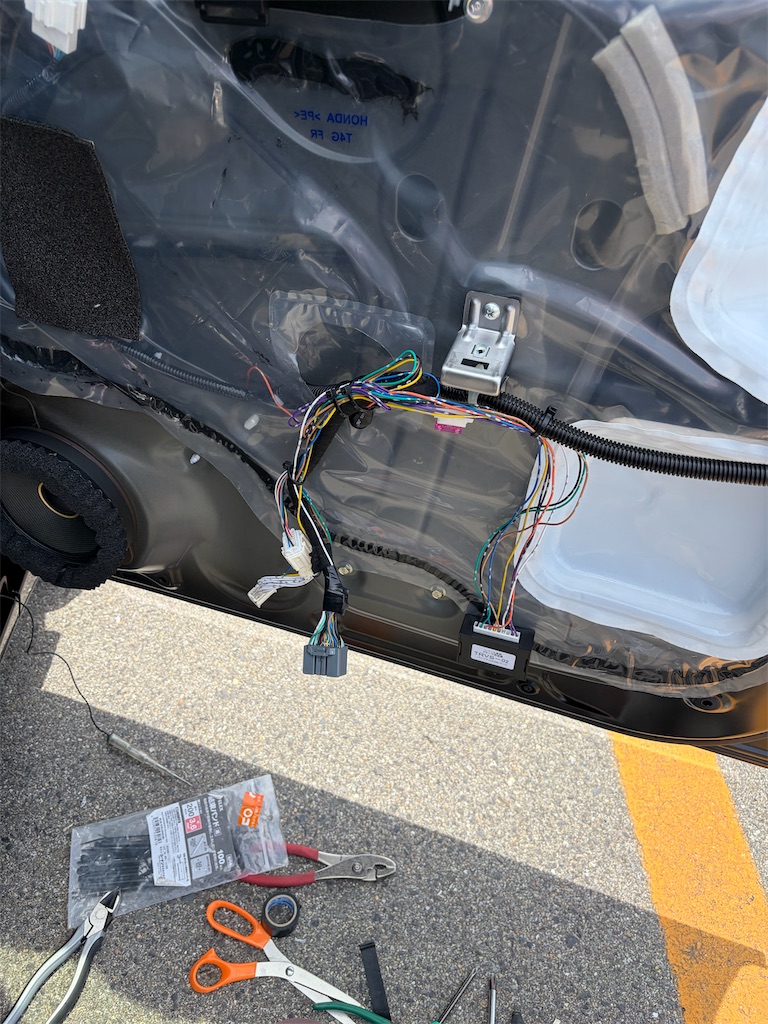

本体を固定して完了！

f:id:gnkxw520:20260704125121j:image

車庫入れが楽になりました👍





エブリー　グリルマーカー

ちょっと前の作業です

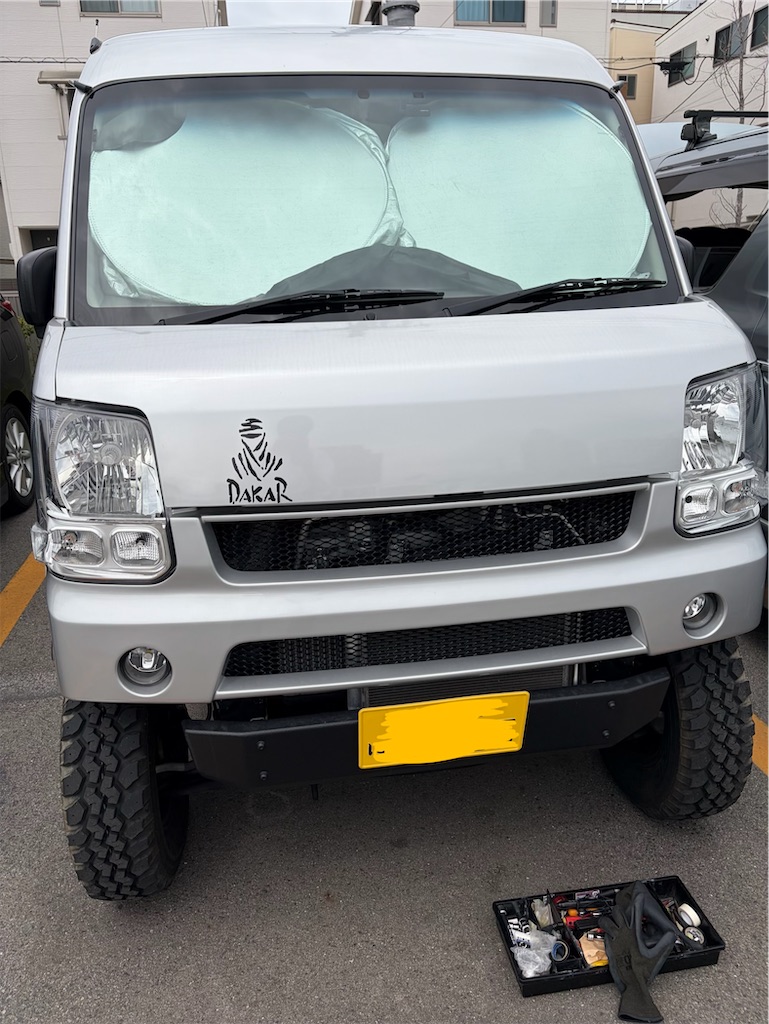

f:id:gnkxw520:20260704104631j:image

エブリーにグリルマーカーをつけて欲しいけど

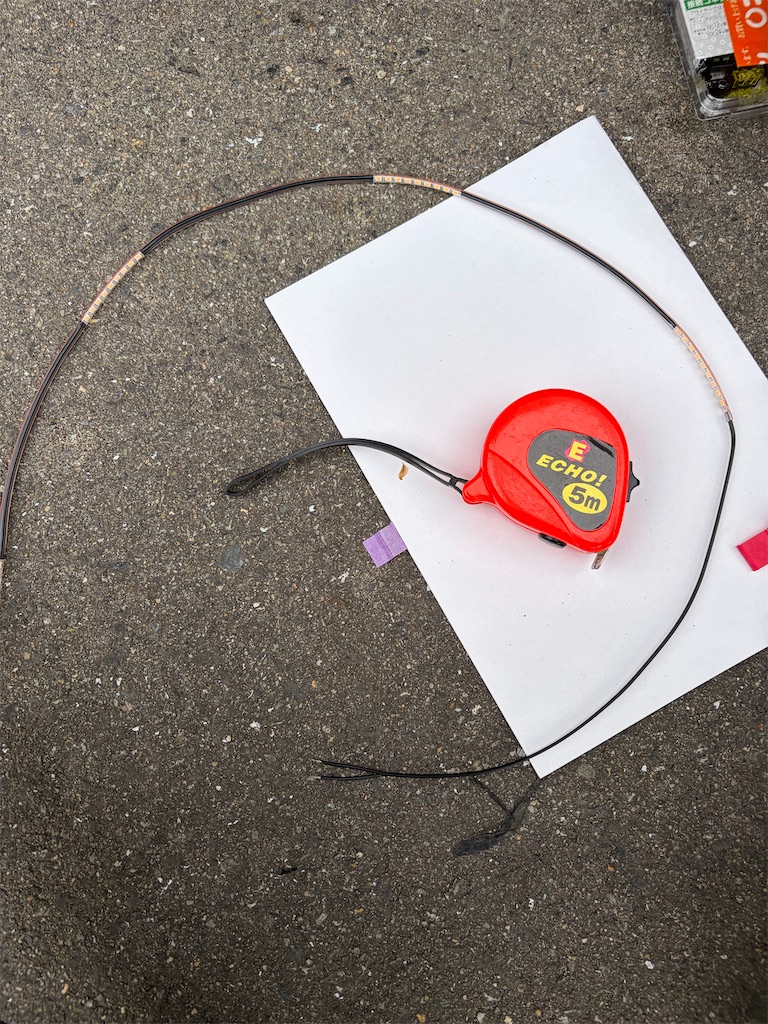

点灯してない時に付いてる感がない方がいいとの事やったので、ネットでテープライトの物を発見！

f:id:gnkxw520:20260704104904j:image

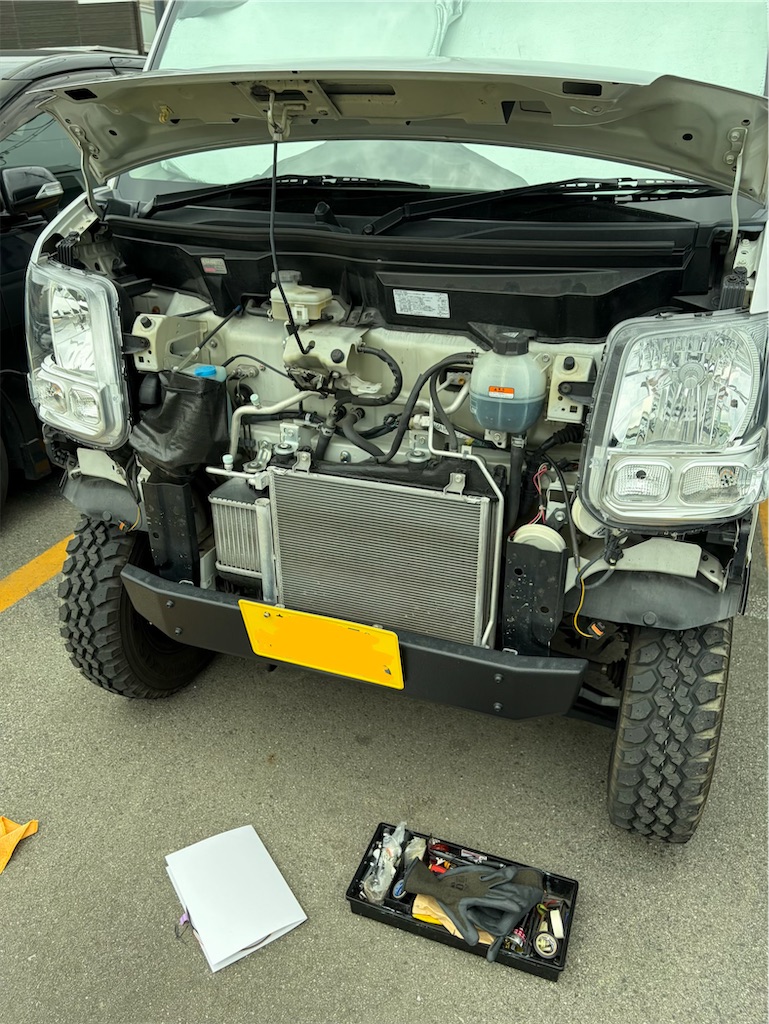

スモールと連動が希望やったので、そのままでライトの裏の配線から分岐しようと思いましたが、手が入らず、バンパーとライトを外す事に…😓

f:id:gnkxw520:20260704105142j:image

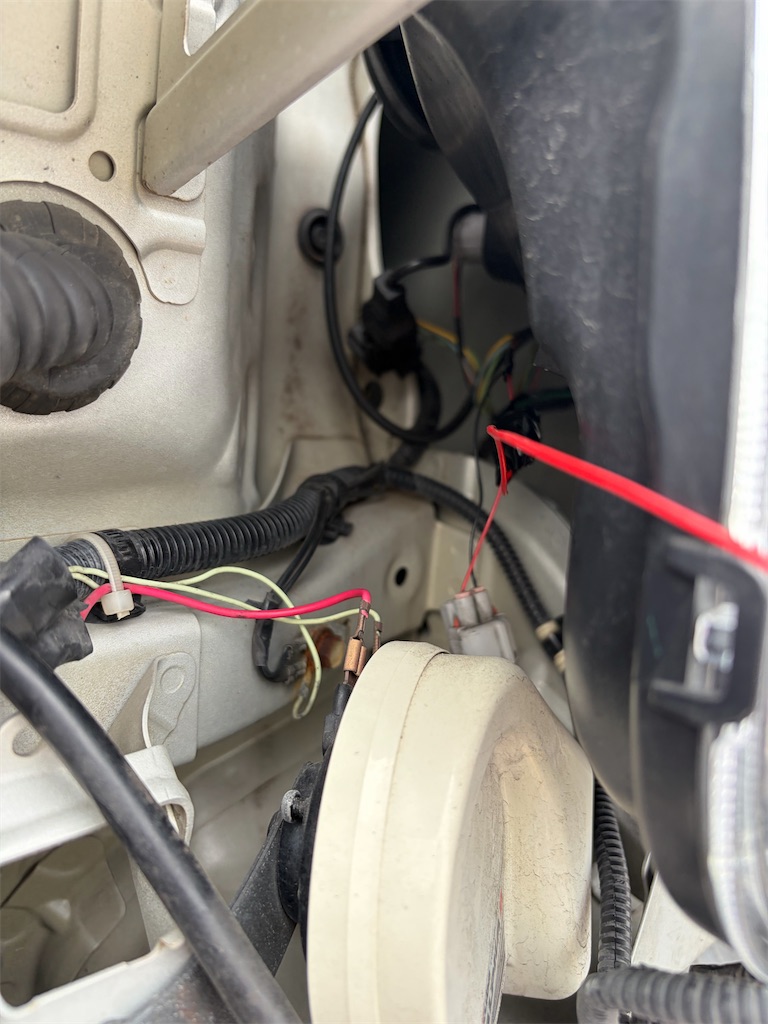

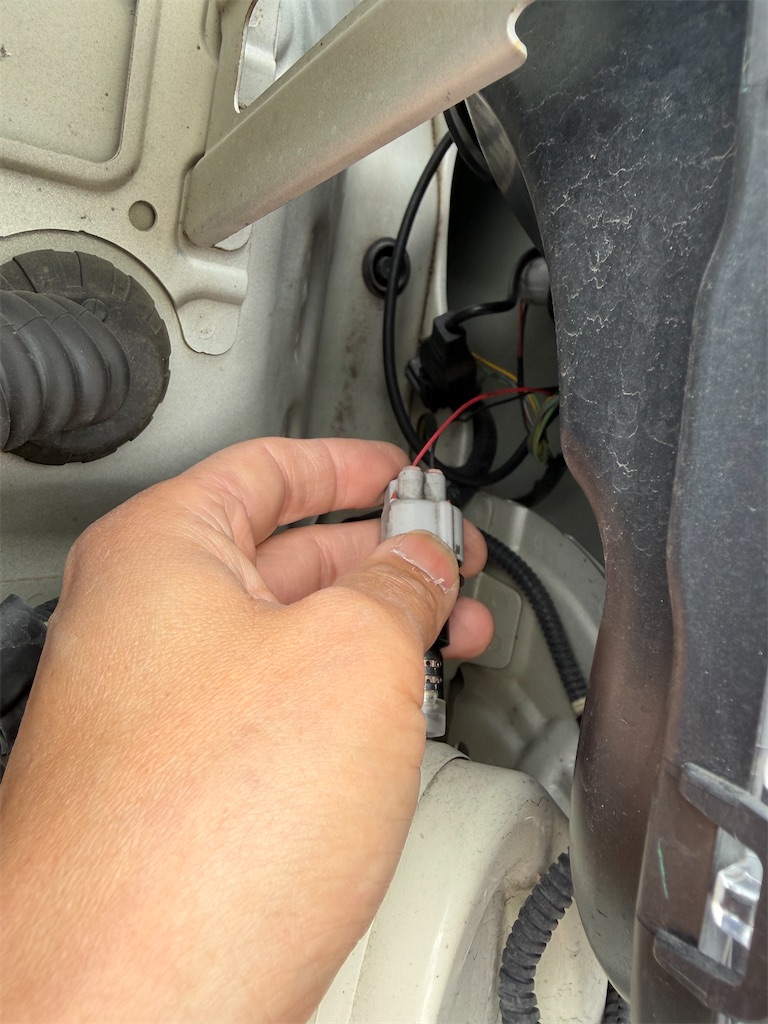

こちらがスモール配線

f:id:gnkxw520:20260704105430j:image
f:id:gnkxw520:20260704105440j:image
f:id:gnkxw520:20260704105436j:image

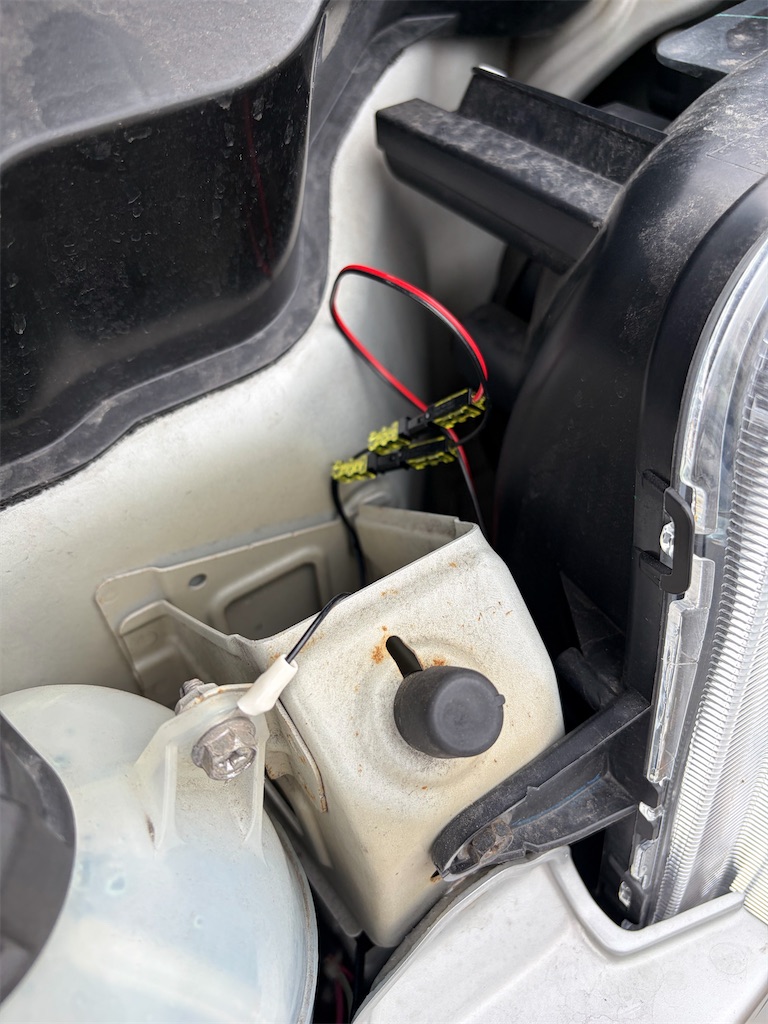

分岐して貼り付けて完了！


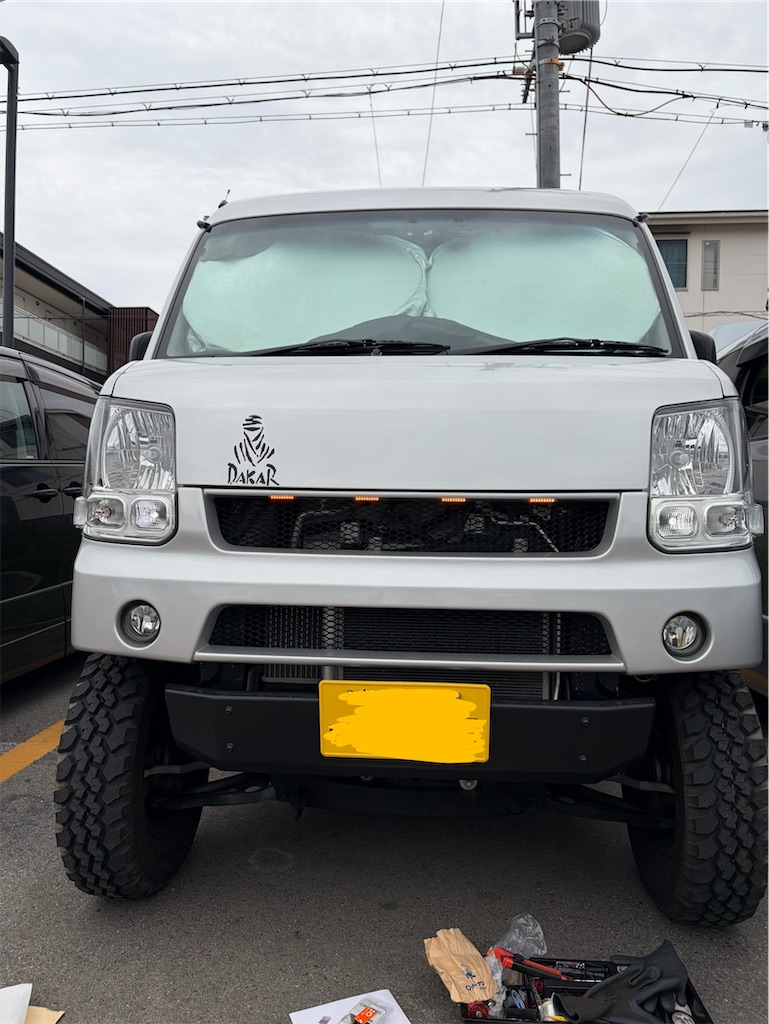

f:id:gnkxw520:20260704105445j:image

パッソセッテ　バックカメラ取り付け

今回はバックカメラの取り付けです

f:id:gnkxw520:20260124221221j:image

カメラと変換を買ってきてもらいました
f:id:gnkxw520:20260124221218j:image

カメラを取り付けるためにナビを外します

f:id:gnkxw520:20260124222133j:image
f:id:gnkxw520:20260124222123j:image

赤丸の部分がバックカメラ用です
f:id:gnkxw520:20260124222130j:image

変換ケーブルを取り付けます
f:id:gnkxw520:20260124222127j:image

この時点で映るか確認すると…

ノイズだらけでうまく映りません😰

カメラが壊れてるのか⁉️

とりあえず映らないのでこの日はここまで…



後日、購入したところに問い合わせてもらうと

ナビが古過ぎて映像の方式が違うみたいでした

2010年式って言ってたからなぁ😅

今はそんな事があるんですね！

って事で、別のカメラを買ってきてもらい続きを！

変換からカメラケーブルを繋ぎはピラーからドアの上を通しバックドアまでいきます

f:id:gnkxw520:20260124223317j:image
f:id:gnkxw520:20260124223313j:image

バックドアへの配線の前に

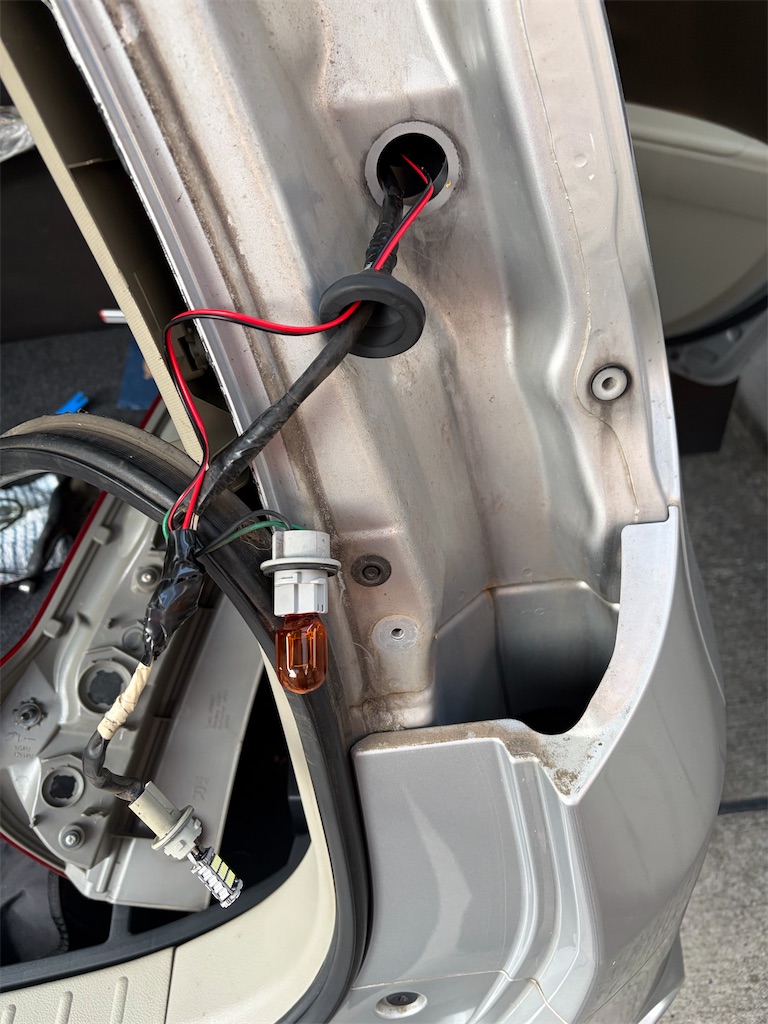

テールランプを外しバックランプからカメラの電源を取ります

f:id:gnkxw520:20260124224905j:image
f:id:gnkxw520:20260124224909j:image

電源線も一緒にバックドアへ送り込みます！

f:id:gnkxw520:20260124225329j:image

クォーターパネル外すのが面倒なので、隙間から必死に配線ガイドで通していましたが、途中の太い部分が引っかかりなかなか通らず苦戦しました💦

f:id:gnkxw520:20260125121758j:image

あとはバックカメラ本体の取り付けです

純正カメラ取り付け位置がカバータイプなのでカットせずに済みます😁

f:id:gnkxw520:20260125121926j:image

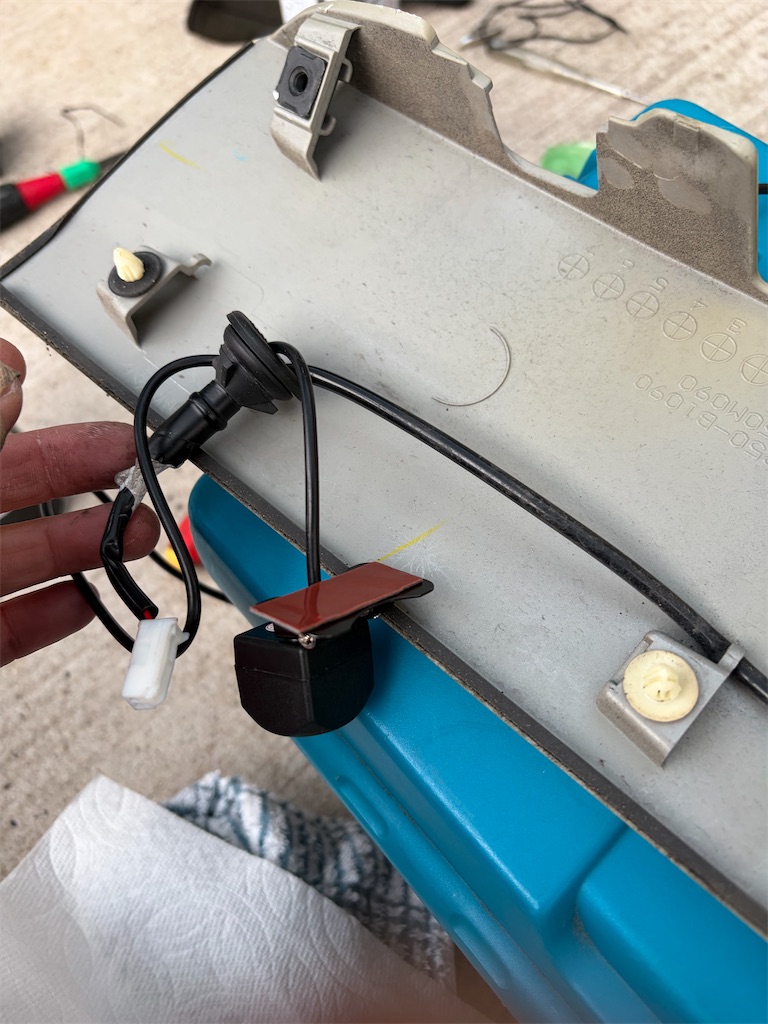

ガーニッシュを外して位置決めします

f:id:gnkxw520:20260125122011j:image

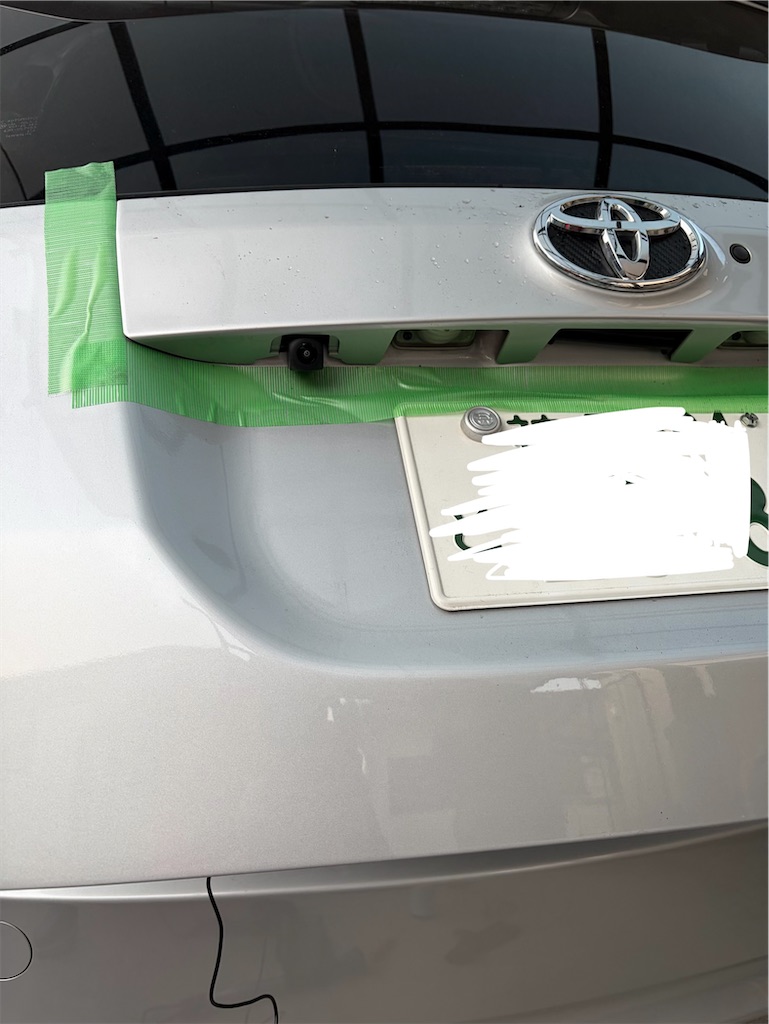

ちょうどキーレスのボタンの配線があったのでその配線と一緒に車内へ

f:id:gnkxw520:20260125122155j:image

ガーニッシュを戻して

f:id:gnkxw520:20260125122244j:image

映りもいい感じです👍
